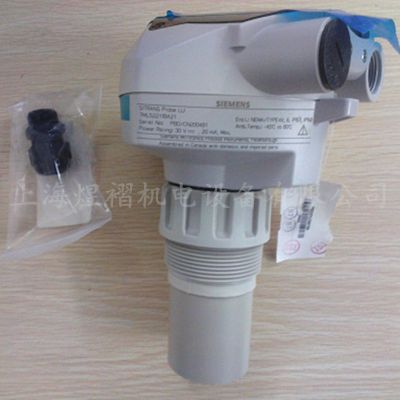

一体化液位变送器SITRANS Probe LU产品概述：

SITRANS Probe LU 二线制回路供电超声波变送器，测量储罐和简

单过程容器中液体的液位、体积，同时也可用于明渠测量。

应用

SITRANS Probe LU 是供水和水处理行业和化工储罐液位测量的
解决方案。
SITRANS Probe LU 量程为 6m 或 12m。使用自动虚假回波抑制
技术可避免固定物体的影响，提高信 / 噪比，使精度到达量程的
0.15% 或 6mm，Probe LU 可提供很高的可靠性。
SITRANS Probe LU 内置了经过无数现场实践证明的声智能 ? 回波
处理技术，结合了新的回波处理特性和 新的微处理器和通讯技
术。Probe LU 提供两种通讯选件：HART 或 PROFIBUS PA (3.0 型，
B 级 )
Probe LU 的传感器为 ETFE 或 PVDF 材质，可抗化学腐蚀。另外，
对于材料和过程温度变化的应用，Probe LU 还集成一个内置传感
器，以补偿温度变化。

? 主要应用：化学储罐，滤池，液体储罐

技术规格
SITRANS Probe LU
操作模式
测量原理                                            超声波液位测量
典型应用                                            测量储罐和简单过程容器的液位
输入
测量范围
?   6 m 型                                            0.25 ~ 6m
? 12 m 型                                            0.25 ~ 12m
频率                                                    54 KHz
输出                                                    mA/HART
? 范围                                                  4 ~ 20 mA
? 精度                                                  ± 0.02 mA
PROFIBUS PA                                    型式 3，B 级
性能
分辨率                                                ≤ 3 mm
精度                                                    量程的 ±0.15% 或 6mm，取其较大值
重复性                                                 ≤ 3 mm
盲区                                                    0.25 m
刷新时间                                             ≤ 5s
? 4/20 mA/HART 型                             ≤ 5s，4mA
? PROFIBUS 型                                   ≤ 4s，15 mA 电流回路
温度补偿                                             内置
波束角                                                  10°
额定工作条件
环境条件
? 地点                                                   室内 / 室外
? 环境温度                                           -40 ~ 80 °C
? 相对湿度 / 入口保护                          适于室外
? 安装等级                                             I
? 污染等级                                            4
介质条件
? 法兰或螺纹处温度                            -40 ~ 85 °C
? 压力（容器）                                    0.5 bar
设计
外壳材质                                              PBT（聚对苯二甲酸丁二醇酯）
防护等级                                             Type 4X/NEMA 4X,
Type 6/NEMA 6/IP67/IP68 外壳
重量                                                     2.1 kg
电缆入口                                              2 x M20 x 1.5 电线接头或 2 x?"
NPT 螺纹
传感器材质                                          ETFE 或 PVDF
过程连接
螺纹连接                                              2" NPT，2" BSPT，2" G
法兰连接                                              3" 通用法兰
其它连接                                              FMS200 安装套件（见 60 页 ) 或
用户提供的安装套件
显示和控制
接口                                                     本地：LCD 带棒状图
远程：通过 HART 或 Profibus PA
组态                                                     使用西门子 SIMATIC PDM 软件（PC机）

或 HART 手操器或西门子 红外线手操器
存储器                                                  EEPROM 可在断电时保持信息，无需备用电池
电源

4 ~ 20 mA/HART                                  额定 24 V DC， 大 550 Ω 负载；
大 30 V DC 4 ~ 20 mA
PROFIBUS PA                                     12，13，15 或 20 mA 取决于组态（一般用途或本安型）
符合标准 IEC 61158-2
认证
通用型                                                 CSAUS/C， FM， CE
船用（只应用于 HART 通讯选件）    ? 英国劳氏船用认证
? ABS 形式认证
危险区
? 本安（欧洲）                                   ATEX II 1G EEx ia IIC T4
? 本安（美国 / 加拿大 )                      FM/CSA（需安全栅） T4， I 类， 1区，A，B，C，D，组；

II 类，E，F， G，组； III 类；
? 非易燃（美国）                               FM ( 无需安全栅 ) T5：I 类，2 区，A， B， C 和 D 组
编程
本安西门子红外手操器                      红外手操器
? 用于红外手操器的认证                   本安型 ATEX EEx ia IIC T4CSA/FM Class I, Div. 1, Groups A,B, C, D
环境温度                                            -20 ~ 40 °C
界面                                                   专用红外脉冲信号
供电                                                   3V 锂电池（不可更换）

SITRANS Probe LU常规型号：
7ML5221-1BA11 7ML5221-1BA12 7ML5221-1BA21
7ML5221-1BA25 7ML5221-1DA11 7ML5221-1DA12
7ML5221-1DA21 7ML5221-1DA25 7ML5221-2DA11
7ML5221-2BA11 7ML5221-1AA11 7ML5221-1CA11
7ML5221-1AA12 7ML5221-1CA12
